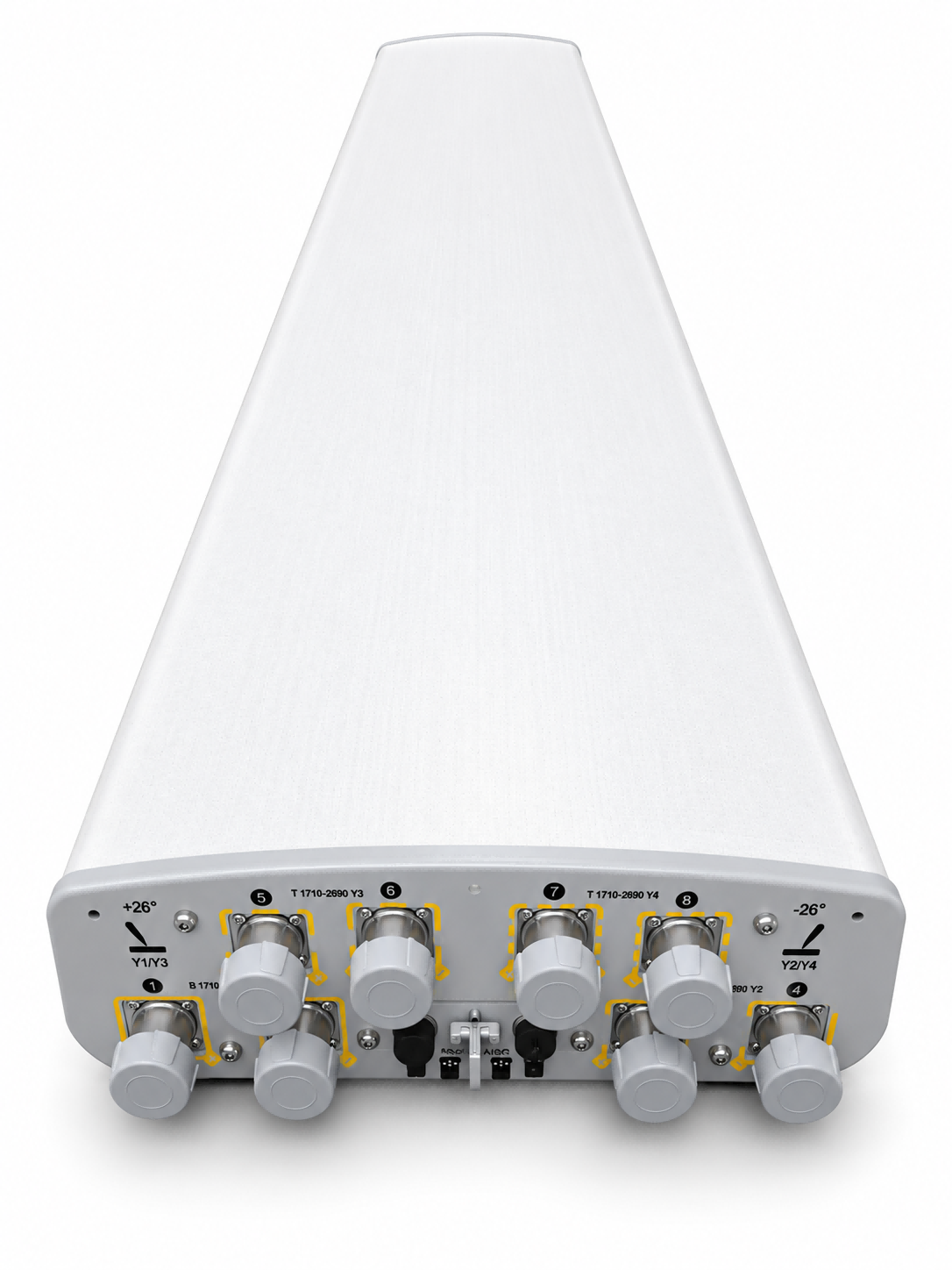

Antenne double faisceau 4 Mo 32° 18,5 dBi

1710-1880

1880-2170

2300-2690

1710-1880

1880-2170

2300-2690

Gain (dBi) :

16,9±0,5

18,1±0,5

18,7±0,5

16,7±0,5

17,8±0,5

18,4±0,5

Perte de retour (dB) :

>14(ROS<1,5)

Polarisation:

±45°

Largeur de faisceau horizontale à 3 dB (°) :

2×31

2×27

2×23

2×30

2×28

2×23

Orientation du faisceau horizontal (°) :

-28, +28

-25, +25

-21, +21

-28, +28

-25, +25

-21, +21

Largeur de faisceau verticale à 3 dB (°) :

9.1

8.1

6.4

9.2

8.0

6.3

Inclinaison électrique vers le bas (°) :

2-10 réglables en continu indépendamment

1^St Suppression des lobes latéraux supérieurs (dB) :

16

16

Suppression des lobes latéraux horizontaux (dB) :

18

18

19

18

18

19

Isolation de polarisation (dB) :

>28

>28

Intermodulation IM3 (dBc) :

<-150 (2×43 dBm)

Impédance (ohm) :

50

Puissance maximale par port (W) :

200

Protection contre la foudre :

Mise à la terre CC

Type de connecteur :

8×4,3-10 Femme

Dimensions de l'emballage (mm) :

2263×436×170

Poids net de l'antenne/support (kg) :

24/5,7

Poids brut de l'antenne (kg) :

35.1

Nous avons trouvé du matériel :

Fibre de verre

Diamètre extérieur du tuyau (mm) :

70-114

Kits de montage (inclus) :

BA.K.04.00011, Inclinaison réglable vers le bas 0-12°
