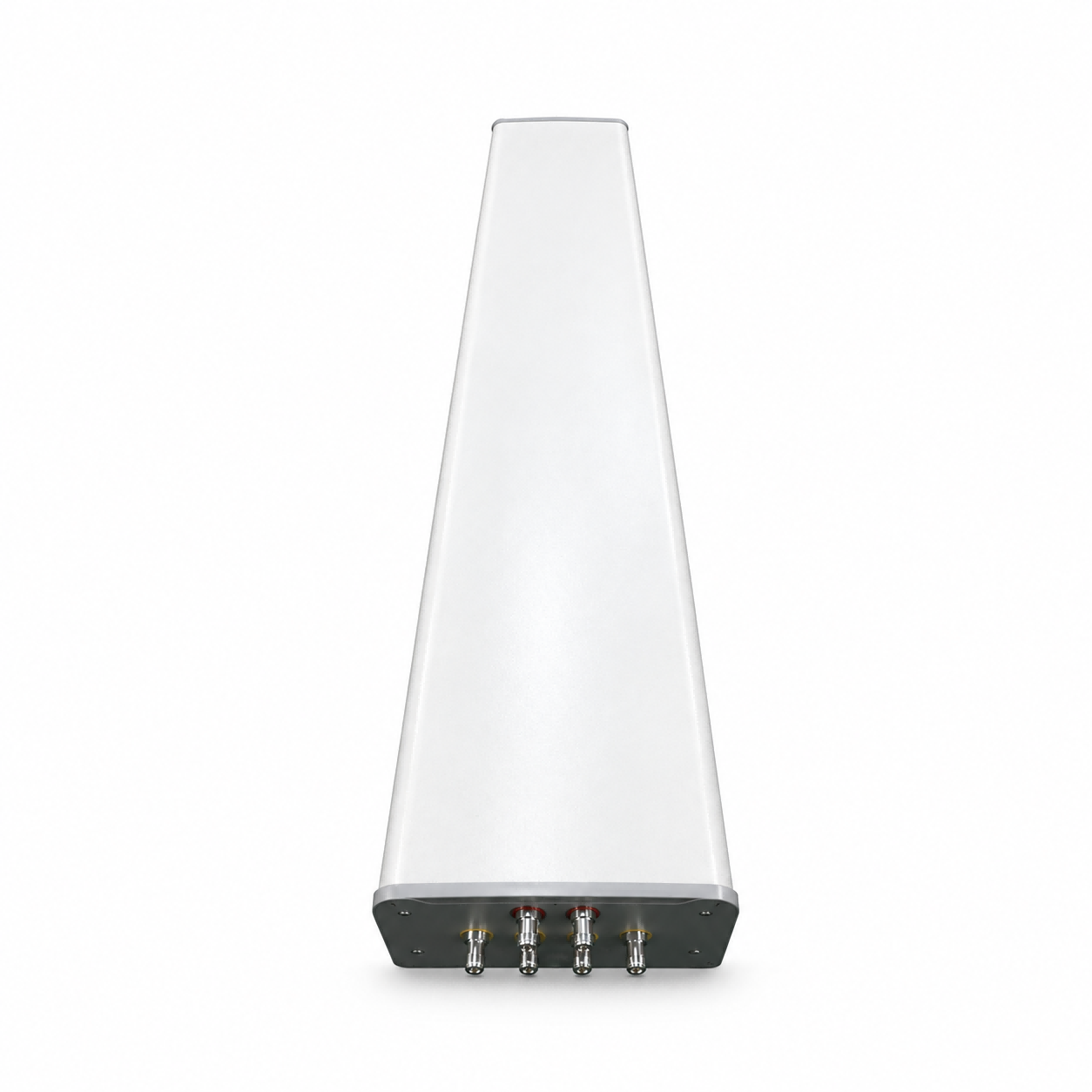

Antenne hybride 1LB2MB 65°/32° 16/20dBi
Modèle : U2LPX307.211P-E2-C
Spécifications électriques
Gamme de fréquences (MHz) : | 698-960 (R1) | 1710-2690(Y1,Y2) | ||||
698-806 | 806-880 | 880-960 | 1710-1880 | 1880-2170 | 2300-2690 | |
Gain (dBi) : | 14,1±0,5 | 15,0±0,5 | 15,4±0,5 | 17,9±0,5 | 18,4±0,5 | 19,4±0,5 |
Perte de retour (dB) : | >14 (ROS<1,5) | |||||
Polarisation: | ±45° | |||||
Largeur de faisceau horizontale 3dB (°) : | 68 | 67 | 64 | 2×35 | 2×31 | 2×25 |
Pointage horizontal du faisceau (°) : | / | ±29 | ±26 | ±23 | ||
Largeur de faisceau vertical 3dBB (°) : | 12.4 | 10.8 | 10 | 6.9 | 5.8 | 5.2 |
Inclinaison électrique (°) : | 2°-12° Réglable indépendamment en continu | 2°-10° indépendamment réglable en continu | ||||
Type de RET : | Cascade SRET, AISG 2.0, évolutif | |||||
1st Suppression des lobes latéraux supérieurs (dB) : | 15 | 14 | 13 | 13 | 14 | 15 |
Rapport avant-arrière (dB) : | 24 | 26 | 26 | 26 | 26 | 27 |
CPR à la visée (dB) : | 20 | 17 | 20 | 17 | 18 | 14 |
CPR au secteur (dB) : | 12 | 9 | 12 | / | / | / |
Isolation de polarisation (dB) : | >25 | >25 | ||||
Isolement interbande (dB) : | >25 (R1 // A1, A2) | |||||
Max. Puissance par port (W) : | 250 | 200 | ||||
Intermodulation IM3 (dBc) : | <-150 (2×43 dBm) | |||||
Impédance (ohm) : | 50 | |||||
Protection contre la foudre: | DC mis à la terre | |||||
Type de connecteur : | 6×4.3-10 Femelle |
Données mécaniques
Dimensions de l'antenne (mm) : | 2000×339×169 |
Dimensions d'emballage (mm) : | 2290×425×260 |
Poids net de l'antenne/support (kg) : | 25/5,9 |
Poids brut de l'antenne (kg) : | 35 |
Matériau du radôme : | Fibre de verre |
Diamètre extérieur du tuyau (mm) : | 50-114 |
Kits de montage (inclus) : | BA.K.04.00069101 Inclinaison vers le bas réglable 0°-12° |
