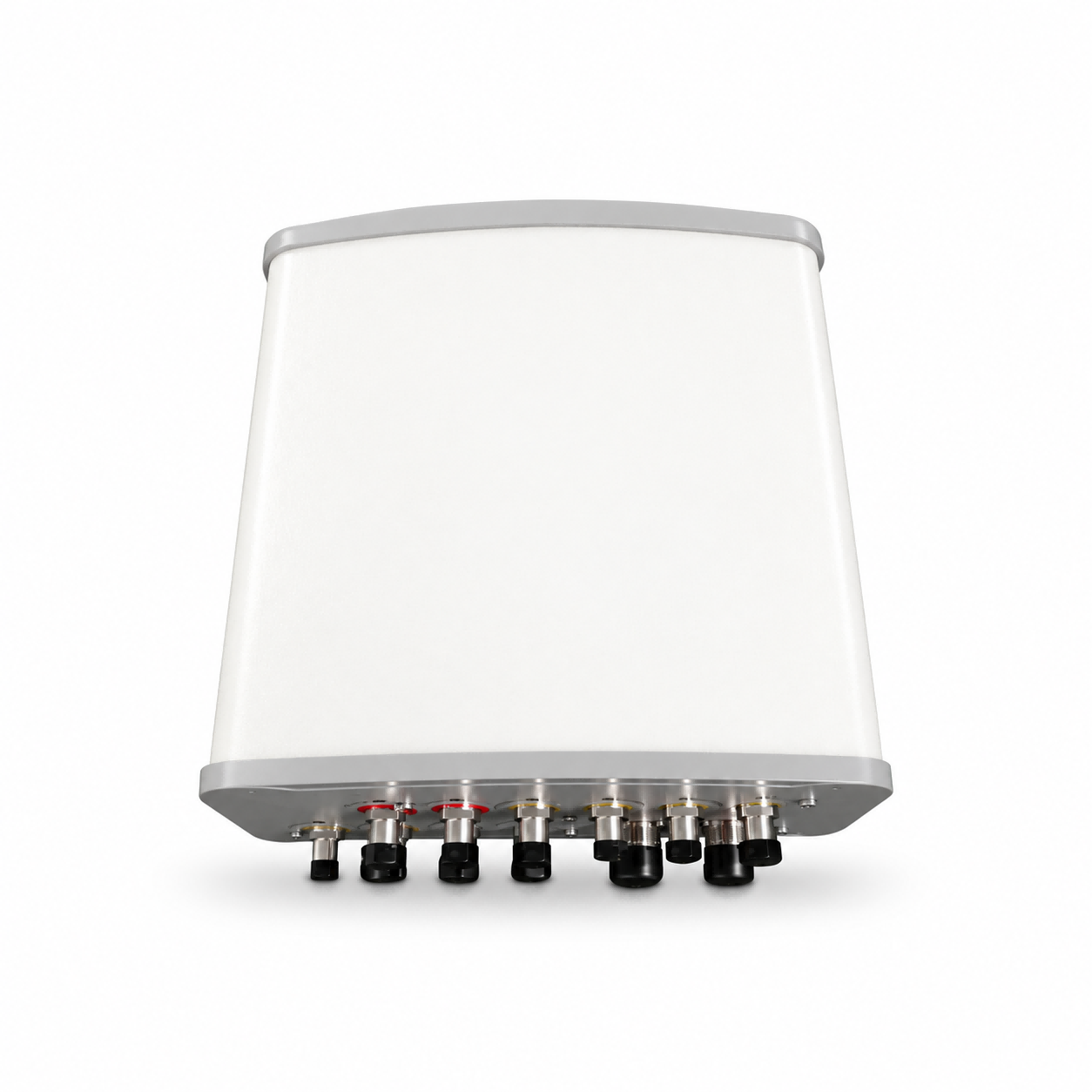

Antenne TDD 1LB4MB 65° 10/11/10dBi+3,5GHz
Modèle : S-VUL4PX2.2.2F3-C
Spécifications électriques (3300-3800MHz) | |||
Général paramètres | Gamme de fréquence (MHz): | 3300-3800(P1) | |
Polarisation: | ±45° | ||
Inclinaison électrique (°): | 3 Fixe | ||
Type de connecteur : | 1xMQ5,1xMQ4 | ||
Étalonnage et électrique paramètres | Facteur de couplage entre le port de calibration et chaque port d'antenne (dB) : | -26±2 | |
Déviation Amp/phase : | <1.2 / 12° | ||
ROS : | <1,5 | ||
Max. Puissance par port (W) : | 40 | ||
Isolation de copolarisation entre les ports (dB) :
| >20 | ||
Isolation de polarisation croisée entre les ports (dB) : | >19 | ||
paramètres | Seule colonne | Largeur de faisceau horizontale 3dB (°) : | 80±10 |
Largeur de faisceau verticale 3dB (°) : | 31 | ||
Rapport avant-arrière (dB) : | 23 | ||
Gain (dBi) : | 9.5±0.5 | ||
Rapport polaire croisé (dB) : | >15 (0°)/>8 (±60°) | ||
Faisceau de diffusion | Largeur de faisceau horizontale 3dB (°) : | 65±10 | |
Gain (dBi) : | 11,0±0,5 | ||
Rapport avant-arrière (dB) : | 25 | ||
Largeur de faisceau verticale 3dB (°) : | 31 | ||
Rapport polaire croisé (dB) : | >15 (0°)/>8 (±60°) | ||
Faisceau de service @ 0deg | Gain (dBi) : | 14,5±0,5 | |
Largeur de faisceau horizontale 3dB (°) : | 19 | ||
Niveau horizontal des lobes latéraux (dB) : | <-12 | ||
Rapport polaire croisé (0°) (dB) : | 15 | ||
Rapport avant-arrière (dB) : | 25 | ||
Faisceau de service @ 60deg | Gain (dBi) : | 11,0±0,5 | |
Largeur de faisceau horizontale 3dB (°) : | 20 | ||
Niveau horizontal des lobes latéraux (dB) : | <-3 |
Spécifications électriques (698-960/1695-2690 MHz) | ||||||
Gamme de fréquences (MHz) : | 698-960 (R1) | 1695-2690(Y1,Y2,Y3,Y4) | ||||
698-806 | 806-880 | 880-960 | 1695-2170 | 2300-2490 | 2490-2690 | |
Gain (dBi) : | 8,8±0,5 | 9,2±0,5 | 9,6±0,5 | 10,0±0,5 | 10,6±0,5 | 11,0±0,5 |
Perte de retour (dB) : | >14 (ROS<1,5) | |||||
Polarisation: | ±45° | |||||
Largeur de faisceau horizontale de 3 dB (°) : | 68 | 65 | 62 | 68 | 65 | 60 |
Largeur de faisceau verticale 3dB (°): | 44 | 42 | 39 | 36 | 33 | 31 |
Inclinaison électrique (°) : | 3 Fixe | 3 Fixe | ||||
Ratio avant-arrière @180±30°(dB) : | 21 | 22 | 23 | 25 | 25 | 25 |
Rapport polaire croisé 0° (dB) : | 15 | 15 | 15 | 15 | 15 | 15 |
Isolation de polarisation (dB): | >20 | |||||
Isolement interbande (dB) : | >20 | |||||
Max. Puissance par port (W) : | 150 | 100 | ||||
Intermodulation IM3 (dBc) : | <-150 (2 × 43dBm) | |||||
Impédance (ohm) : | 50 | |||||
Protection contre la foudre: | DC mis à la terre | |||||

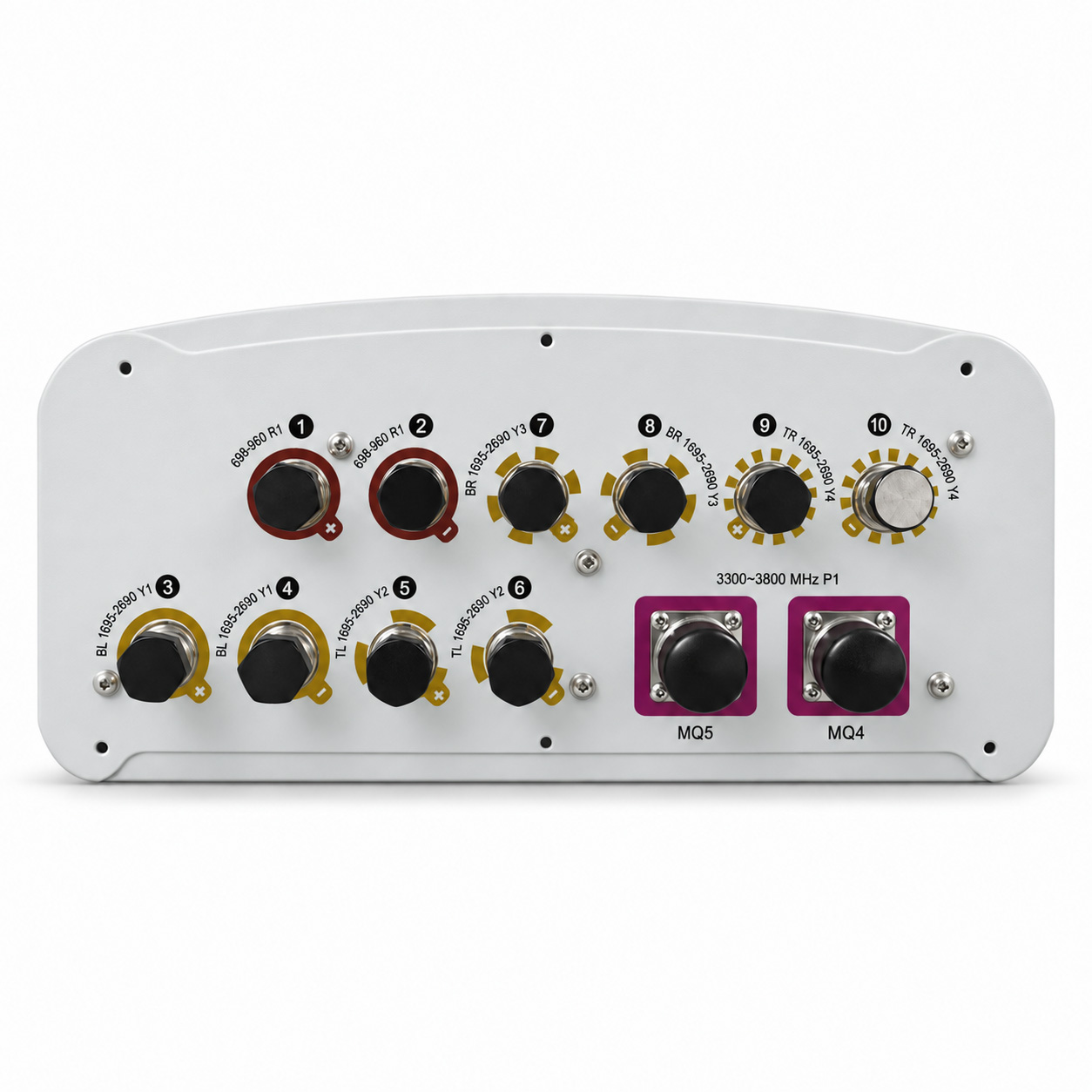

Type de connecteur : | 10x4.3-10 Femelle |
Données mécaniques
Dimensions de l'antenne (mm) : | 395×396×190 |
Dimensions d'emballage (mm) : | 650×465×305 |
Poids net de l'antenne/support (kg) : | 6.8/2.6 |
Poids brut de l'antenne (kg) : | 10.5 |
Matériau du radôme : | Fibre de verre |
Diamètre extérieur du tuyau (mm) : | 70-110 |
Kits de montage (inclus) : | BA.K.04.00052, réglable horizontalement -35°-+35°, réglable verticalement -45°-+45° |
